Para plantas con cargas moderadas y donde es necesario mantener despejado el espacio del suelo, la grúa puente eléctrica monoviga constituye una alternativa eficiente frente a los sistemas de dos vigas más pesados y complejos. Cuenta con una viga principal que recorre la zona de trabajo, una tal eléctrica realiza las tareas de elevación y desplazamiento transversal, y el puente se desplaza por las vías de rodadura.
Para los compradores, la pregunta clave es si la estructura, la clase de servicio, los sistemas de control y la envolvente de elevación se adaptan al trabajo real. Esta guía explica estos puntos desde la perspectiva de la fábrica.
¿Qué es una grúa puente eléctrica monoviga?
Grúa puente eléctrica monoviga frente a grúa puente monoviga: significado de los términos
Entre los distintos tipos de grúas puente, los términos «grúa puente eléctrica monoviga» y «grúa puente monoviga» hacen referencia generalmente a la misma configuración básica. Ambas disponen de un único puente portante equipado con una tal de accionamiento eléctrico. La tal se desplaza a lo largo de la viga, mientras que el puente circula por vías de rodadura paralelas.
La terminología varía según el mercado y las especificaciones. Para la selección, céntrese en la carga nominal, el vano, la altura de elevación, la clase de servicio, el tipo de tal, velocidades de desplazamiento, sistemas de control y entorno de operación.
¿Por qué las fábricas utilizan grúas puente monoviga?
El diseño monoviga es práctico cuando las cargas son moderadas y debe mantenerse despejado el suelo. Su puente relativamente ligero también reduce las exigencias sobre las estructuras de soporte.

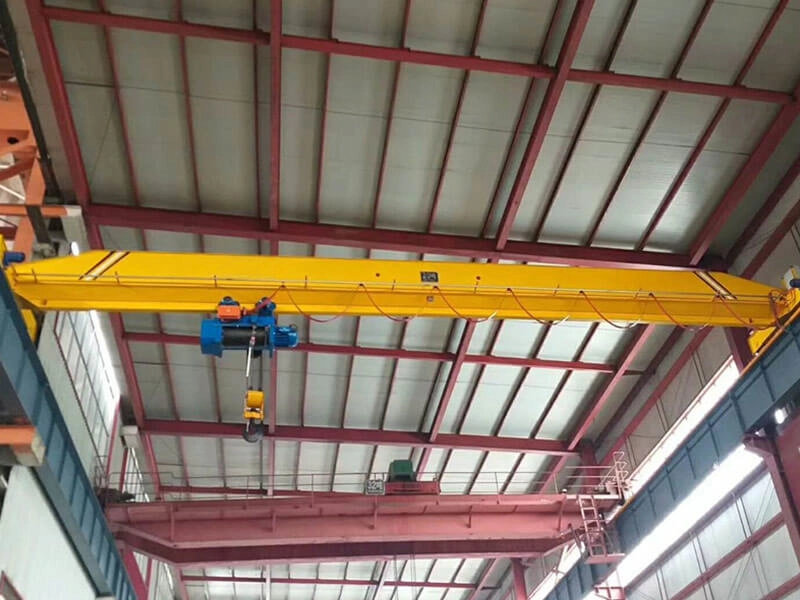

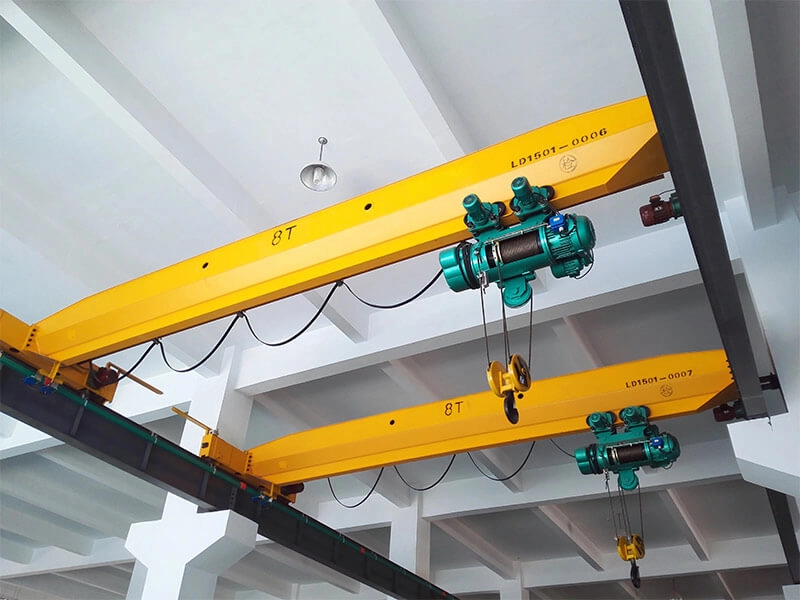

La grúa puente monoviga con tal eléctrica serie LD de FLAGCRANE se utiliza en mecanizado, montaje de máquinas, mantenimiento de equipos y manipulación en almacenes. Combina una disposición compacta del puente con una tal eléctrica para el movimiento rutinario de materiales industriales.
¿Cuáles son los principales componentes de una grúa puente eléctrica monoviga?
La grúa funciona como un sistema completo. El puente, la tal, los accionamientos de desplazamiento, el equipo eléctrico y los dispositivos de seguridad deben adaptarse a la clase de servicio requerida.
Viga principal y vigas extremas: estructura portante
La viga principal cubre el vano de la nave y transfiere la carga elevada hacia las vigas extremas y la vía de rodadura. Las vigas extremas albergan las ruedas del puente y guían el desplazamiento longitudinal.
La configuración LD integra viga principal, vigas extremas, tal eléctrica, mecanismo de desplazamiento de carro y equipo eléctrico. Su estructura ligera facilita también el montaje y el mantenimiento.
Tal eléctrica: funciones de elevación y desplazamiento transversal
La tal eleva la carga y desplaza el gancho a lo largo del vano. El diseño LD de FLAGCRANE se combina habitualmente con una tal eléctrica de cable CD/MD. La tal estándar CD ofrece elevación a una velocidad, mientras que las versiones MD permiten elevación de dos velocidades.
Para tareas de montaje o mantenimiento, el posicionamiento controlado puede ser tan importante como la velocidad, por lo que la elección de la tal debe considerar conjuntamente la carga, altura de elevación, precisión y frecuencia de operación.
Mecanismo de desplazamiento de la grúa y sistema de vías de rodadura
El mecanismo de desplazamiento mueve todo el puente a lo largo de la vía de rodadura. Junto con el desplazamiento transversal de la tal, permite que la grúa cubra toda la zona de trabajo de la nave.
En una fábrica ya existente son importantes la alineación de carriles, estructura de soporte, márgenes de seguridad y longitud de recorrido. Por eso consultamos si el proyecto corresponde a una instalación nueva o existente antes de finalizar la configuración.
Sistemas de control eléctrico y dispositivos de seguridad
Los mandos gobiernan la elevación y los desplazamientos, mientras que los dispositivos de protección limitan movimientos inseguros. Según la configuración, las grúas pueden utilizar botonera colgante o mando remoto inalámbrico. Las protecciones pueden incluir amortiguadores, finales de carrera, limitadores de sobrecarga, funciones de parada de emergencia y protección de tensión‑corriente.
El conjunto de protecciones debe adaptarse al entorno de operación, condiciones de acceso, clase de servicio y prácticas de mantenimiento.
¿Cómo funciona una grúa puente eléctrica monoviga?
Los tres movimientos básicos: elevación, desplazamiento transversal y desplazamiento longitudinal
Un ciclo de manipulación típico utiliza tres movimientos:
- Elevación: sube o baja la carga mediante la tal eléctrica.
- Desplazamiento transversal: mueve la tal a lo largo de la viga del puente.
- Desplazamiento longitudinal: desplaza todo el puente por la vía de rodadura.
Conjuntamente, estos movimientos permiten trasladar piezas por toda la nave sin ocupar pasillos del suelo.
Interacción de los componentes de la grúa durante un ciclo de elevación
Por ejemplo, al trasladar un componente de máquina desde un puesto de montaje hasta una zona de mantenimiento, la tal primero eleva la pieza. El desplazamiento transversal la posiciona lateralmente y el desplazamiento del puente la transporta por la nave. Los frenos, finales de carrera, mandos y sistemas de accionamiento gestionan las paradas y el posicionamiento.
En el diseño HD, un accionamiento compacto tres‑en‑uno combina reductor de engranajes endurecidos con motor freno de variador de frecuencia. Esto reduce la zona muerta del puente y mejora la cobertura útil de trabajo.
¿Dónde se utiliza la grúa puente eléctrica monoviga y cómo especificarla?
Aplicaciones en fábricas: fabricación, montaje y mantenimiento
Las grúas monoviga son adecuadas para muchas tareas de producción interior que requieren manipulación repetitiva, pero no un servicio de muy alta exigencia. Usos habituales: movimiento de piezas mecanizadas, alimentación de zonas de montaje, elevación de motores o equipos para reparación y traslado de materiales dentro del taller.
La selección debe partir del proceso, no únicamente de la tonelaje. Una grúa de mantenimiento utilizada varias veces por turno tiene un perfil de servicio distinto a una para producción continua, incluso con la misma carga nominal.
Aplicaciones en instalaciones de energía, agua y siderurgia: ámbitos de uso de las grúas monoviga

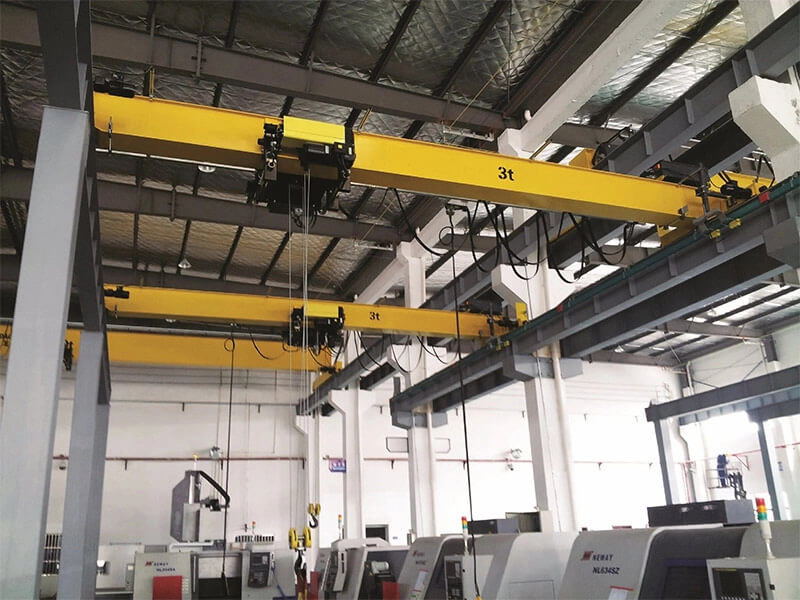

Las instalaciones de energía y agua suelen necesitar equipos de elevación aérea para montaje y mantenimiento programado. Nuestra grúa puente monoviga estándar FEM serie HD está concebida para servicios industriales ligeros, incluidos el montaje y mantenimiento en centrales eléctricas, talleres y almacenes. Utiliza tal eléctrica europea ND y clase de servicio FEM 2m / ISO M5.
Ejemplo práctico: en una zona de mantenimiento de central eléctrica, la configuración HD es una referencia válida para posicionar equipos durante su instalación o reparación, sin manipulación continua en procesos pesados. Su accionamiento compacto y reducida zona muerta mejoran la cobertura útil de trabajo.
En las acerías es necesaria una distinción más estricta. La grúa monoviga sirve para tareas auxiliares de mantenimiento y manipulación ligera en taller. Las operaciones de elevación a alta temperatura, con metal fundido, alta frecuencia o cargas muy pesadas requieren una evaluación de ingeniería independiente y pueden necesitar una grúa de servicio pesado o especializada.
Capacidad, vano, altura de elevación, clase de servicio y entorno: información para enviar al proveedor de grúas
Una consulta eficaz debe aportar al equipo de ingeniería datos suficientes para evaluar todo el sistema de elevación:
- Capacidad de elevación y carga real de trabajo.
- Vano, altura de elevación y longitud de recorrido de la grúa.
- Datos de alimentación eléctrica.
- Condiciones de la instalación: nueva o existente.
- Finalidad de la grúa y condiciones de trabajo detalladas.
- Requisitos especiales de control, entorno o manipulación de cargas.
Dos configuraciones de FLAGCRANE muestran la importancia de la clase de servicio y la disposición:
表格
| Punto de selección | Grúa monoviga LD | Grúa monoviga FEM HD |
|---|---|---|
| Uso típico | Mecanizado, montaje, mantenimiento, manipulación en almacenes | Trabajo industrial ligero, montaje de equipos, mantenimiento de centrales eléctricas |
| Tal | Tal eléctrica CD/MD | Tal eléctrica europea ND |
| Referencia de vano | 7,5‑28,5 m | 7,5‑28,5 m |
| Referencia de altura de elevación | 6‑30 m | 6‑30 m |
| Clase de servicio | A4 | FEM 2m / ISO M5 |
En FLAGCRANE utilizamos estos datos para adaptar la grúa al edificio y al proceso, sin considerar únicamente la capacidad como criterio de selección.
Preguntas frecuentes
P: ¿Qué es una grúa puente eléctrica monoviga?
R: Se trata de una grúa puente con una única viga principal y unidad de elevación motorizada. La tal captura la carga y se desplaza transversalmente por el puente. A su vez, todo el puente circula sobre los carriles de la vía de rodadura. La expresión grúa puente monoviga es otra forma habitual de denominar esta disposición.
P: ¿Cuáles son los principales componentes de una grúa puente eléctrica monoviga?
R: Sus partes principales son viga del puente, vigas extremas, tal eléctrica, mecanismo de desplazamiento, sistemas de control eléctrico y dispositivos de seguridad. La tal exacta, los accionamientos, método de control y conjunto de protecciones dependen de la clase de servicio y las condiciones de la fábrica.
P: ¿Dónde se utilizan habitualmente las grúas puente eléctricas monoviga en las fábricas?
R: Aplicaciones comunes: mecanizado, montaje de equipos, zonas de mantenimiento, talleres y manipulación en almacenes. Las configuraciones adecuadas también sirven para el montaje y mantenimiento de equipos en instalaciones energéticas.
P: ¿Qué mantenimiento requiere una grúa puente eléctrica monoviga?
R: El mantenimiento debe cubrir la tal, cable de acero o medio de elevación, frenos, ruedas, controles eléctricos, dispositivos de finales de carrera y estado de la vía de rodadura. La frecuencia de inspección debe ajustarse a la clase de servicio, entorno, normativas aplicables e instrucciones de mantenimiento del equipo seleccionado.
