Seleccionar una puente‑grúa requiere algo más que adaptar la tonelaje a su carga más pesada. La capacidad, el vano, la altura de elevación, el espacio libre superior y la clase de servicio son factores estrechamente relacionados que afectan al peso del puente, las cargas sobre las ruedas, los márgenes disponibles y el coste total del proyecto.
Esta guía ayuda a transformar los requisitos de producción y las condiciones de la instalación en especificaciones prácticas de grúa para plantas de fabricación, acerías, talleres de mantenimiento e instalaciones de servicios públicos.
1. Especificaciones clave del puente‑grúa: capacidad, vano y elevación
Determinar la capacidad de la grúa según la carga suspendida máxima
Comience calculando la carga máxima que el gancho puede transportar realmente, en lugar de considerar solo el peso de la pieza de trabajo. Este cálculo debe incluir eslingas, vigas de elevación, ganchos en C, electroimanes, cucharas de almeja, pinzas y cualquier otro accesorio situado bajo el gancho.
En FLAGCRANE, nuestro equipo de ingeniería evalúa sus materiales, accesorios y condiciones de trabajo para recomendar la capacidad óptima. Nuestras grúas se pueden configurar con diversos accesorios, incluidas vigas de elevación, electroimanes, ganchos en C y pinzas.
Evite especificar una capacidad excesiva simplemente como margen de seguridad, ya que una grúa sobredimensionada aumenta el peso propio, las cargas sobre las ruedas y los requisitos estructurales. Calcule primero la carga suspendida máxima y, a continuación, confirme la clasificación requerida según la normativa aplicable y la clase de servicio.
Medir el vano de la grúa según la geometría de la vía de rodadura
El vano de la grúa viene determinado por la disposición de los carriles de la vía, no simplemente por la anchura útil del edificio. Confirme las líneas centrales de los carriles, la longitud de la vía, las posiciones de las columnas, las distancias de aproximación a los extremos y los obstáculos cercanos.
Un vano más largo puede requerir un puente más pesado y aumentar las cargas sobre las ruedas. En un taller existente, las vigas de la vía y las columnas deben revisarse antes de finalizar la grúa.
Registre tres dimensiones: vano entre carriles, longitud total de recorrido de la vía y márgenes de seguridad alrededor de paredes, columnas, conductos y equipos.
Calcular la altura de elevación, altura del gancho y espacio libre superior disponible
La altura de elevación es el recorrido vertical del gancho necesario para la tarea. El espacio libre superior es el espacio vertical necesario para alojar el puente, la carroza y la tal cuando el gancho alcanza su posición de funcionamiento más alta.
Tenga en cuenta el punto de recogida más bajo, el punto de colocación más alto, la altura de la carga, la longitud del aparejo y cualquier fosa o máquina situada por debajo del nivel del suelo. La altura del techo por sí sola no es suficiente.
2. Adaptar la clase de servicio y la configuración de la grúa al trabajo real
Elegir la clase de servicio según el espectro de cargas y los ciclos de funcionamiento
Mientras que la capacidad determina el peso máximo que se puede levantar, la clase de servicio dicta la frecuencia y la severidad con la que funcionará la grúa.
Dos grúas de 10 toneladas pueden requerir diseños totalmente diferentes: una puede levantar motores pesados de forma ocasional durante tareas de mantenimiento, mientras que otra funciona de forma continua en múltiples turnos de producción.
Antes de elegir una clase de trabajo, defina los levantamientos por hora, las horas de funcionamiento, los turnos por día, la carga típica, el porcentaje de levantamientos cerca de la capacidad nominal y los desplazamientos previstos. CMAA, FEM e ISO utilizan sistemas de clasificación diferentes, por lo que no deben tratarse como etiquetas equivalentes uno a uno.
表格
| Perfil de funcionamiento | Principal criterio de dimensionamiento |
|---|---|
| Mantenimiento ocasional | Acceso, cobertura del gancho, economía |
| Fabricación repetitiva | Tasa de ciclo, posicionamiento, control de accionamiento |
| Producción siderúrgica | Servicio severo, calor, polvo, dispositivos especiales |
Decidir entre el diseño de puente‑grúa monoviga o de dos vigas

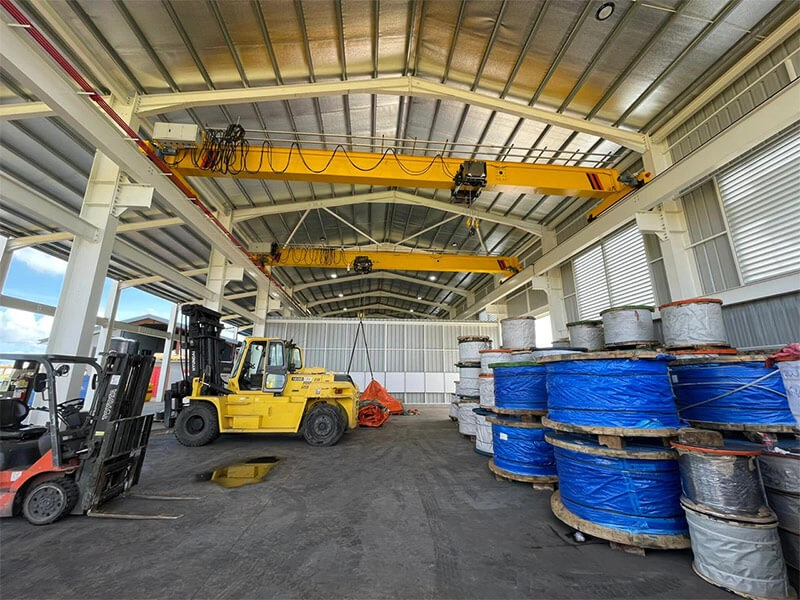

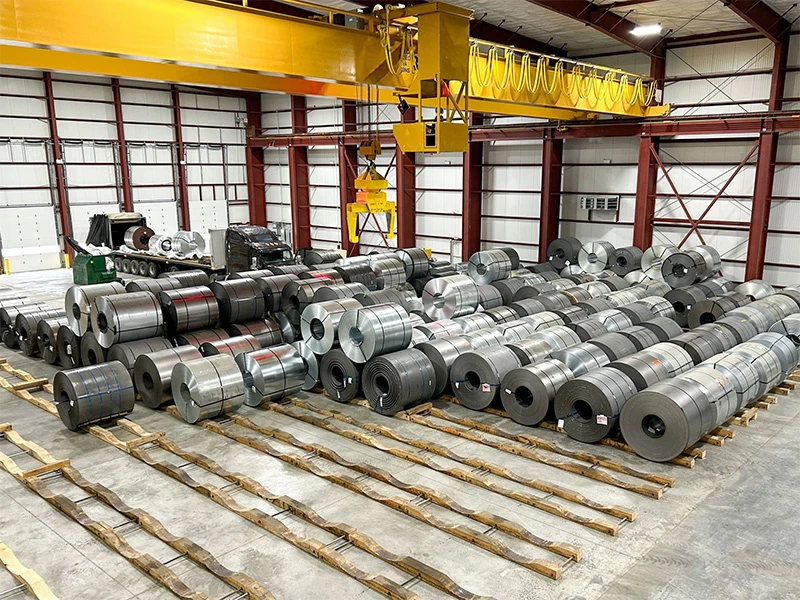

Las grúas monoviga suelen ser económicas cuando la capacidad, el vano y la clase de servicio son moderados y un menor peso propio beneficia a la estructura del edificio. Los diseños de dos vigas cobran mayor relevancia a medida que aumentan la capacidad, el vano, la altura de elevación, la severidad del servicio o las necesidades de equipos especiales.
Ajustar la especificación para acerías, plantas de fabricación e instalaciones de servicios públicos
La misma capacidad puede dar lugar a especificaciones distintas. Las plantas de fabricación pueden priorizar el posicionamiento repetido y ciclos frecuentes. Los talleres de mantenimiento suelen necesitar una amplia cobertura del gancho con una frecuencia de funcionamiento menor. Las instalaciones de energía y agua pueden manipular motores, bombas o turbinas pesados durante el mantenimiento programado.

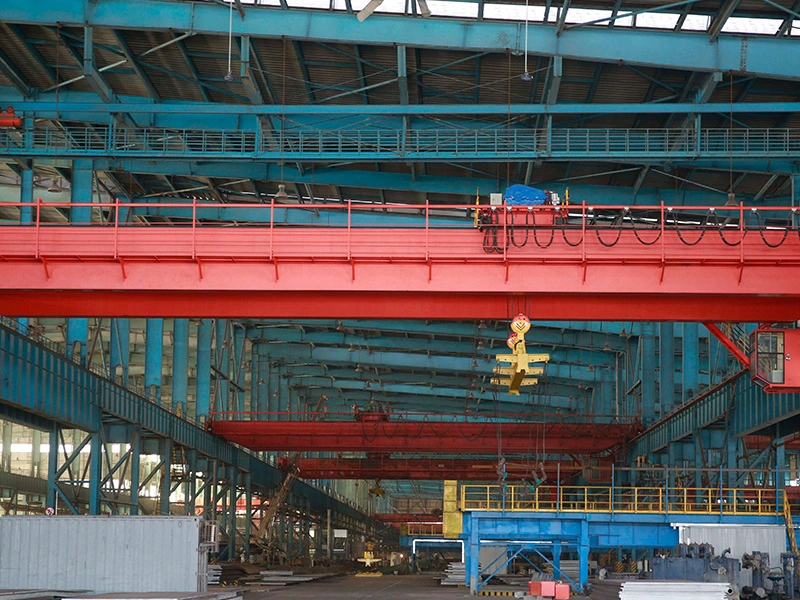

Las acerías añaden condiciones de calor, polvo y funcionamiento intensivo. FLAGCRANE ofrece soluciones personalizadas de grúas para talleres de colada, manipulación de lingotes planos y zonas de tratamiento térmico, incluidos cucharas de colada, palanquillas, lingotes y bobinas.
3. Errores comunes al dimensionar puente‑grúas que aumentan el coste o el riesgo
Elegir la capacidad solo por el peso de la pieza de trabajo —o simplemente sobredimensionar
Ignorar los aparejos y accesorios puede dar lugar a una grúa infradimensionada, ya que los dispositivos de elevación forman parte de la carga suspendida. El sobredimensionamiento genera otro problema: un mayor peso de la grúa puede significar mayores cargas sobre las ruedas y exigencias estructurales más elevadas.
Especifique primero la tarea de elevación real y, a continuación, seleccione la capacidad según la carga completa y los requisitos de ingeniería.
Confundir las dimensiones del edificio con el vano y la altura de elevación útiles de la grúa
Tenga en cuenta que la anchura total del edificio no se traduce directamente en el vano de la grúa, ni el espacio libre bajo el techo equivale a la altura de elevación útil. Las vigas, luces, conductos, equipos y la aproximación del gancho pueden reducir la envolvente de trabajo.
Para proyectos de modernización, revise la vía de rodadura existente. Una grúa puede encajar físicamente, pero sus cargas sobre ruedas o requisitos de clase de servicio pueden superar lo que admite la estructura de soporte.
4. Información esencial para obtener una cotización precisa del fabricante de grúas
Una solicitud de oferta eficaz debe describir la tarea de elevación y la interfaz con el edificio. En FLAGCRANE, recomendamos enviar:
- Pesos de carga máxima y típica, incluidos los accesorios.
- Vano, longitud de la vía de rodadura y altura de elevación requerida.
- Planos del edificio y si la instalación es nueva o existente.
- Levantamientos por hora, turnos por día y espectro de cargas previsto.
- Condiciones interiores o exteriores, temperatura, polvo y otros factores ambientales.
- Velocidades requeridas, método de control y fuente de alimentación.
- Dispositivos especiales como electroimanes, pinzas, ganchos en C o vigas de elevación.
Estos datos coinciden con la información básica que utilizamos para adaptar cada grúa: capacidad, altura de elevación, vano, longitud de recorrido, fuente de alimentación, aplicación y condiciones de trabajo.
Preguntas frecuentes sobre el dimensionamiento de puente‑grúas
P: ¿Cómo realizar el cálculo de capacidad de un puente‑grúa para determinar el tamaño adecuado para mi aplicación?
R: Sume el peso máximo de la pieza de trabajo a las eslingas, vigas de elevación y otros dispositivos situados bajo el gancho. A continuación, confirme la clasificación de la grúa según el ciclo de servicio real y los requisitos de diseño aplicables. No seleccione la capacidad solo por el peso de la pieza de trabajo.
P: ¿Cómo se mide el vano de un puente‑grúa?
R: El vano se define según la geometría de la vía de rodadura, normalmente entre líneas centrales de carriles. Confírmelo mediante mediciones en el emplazamiento o planos fiables del edificio, no utilice simplemente la anchura total del taller.
P: ¿Qué altura de elevación y espacio libre superior necesita un puente‑grúa?
R: La altura de elevación debe cubrir todo el movimiento vertical desde la recogida hasta la colocación, incluida la altura de la carga y del aparejo. El espacio libre superior debe alojar la grúa y la tal por encima de la posición más alta requerida del gancho, manteniendo los márgenes de seguridad necesarios.
P: ¿Qué clase de servicio de puente‑grúa necesito para una planta de fabricación o una acería?
R: Base la selección de la clase en la frecuencia de funcionamiento, el espectro de cargas, las horas de servicio y el entorno. Una grúa de mantenimiento y una grúa de producción con la misma capacidad nominal pueden necesitar clases de servicio diferentes. El servicio en acerías también puede requerir un diseño metalúrgico para soportar el calor y el funcionamiento intensivo.
P: Puente‑grúa monoviga frente a dos vigas: ¿cuál elijo para mayor capacidad o vano más largo?
R: Las capacidades elevadas y los vanos largos suelen favorecer el diseño de dos vigas, pero no existe un límite de tonelaje universal. Deben evaluarse conjuntamente la clase de servicio, la altura del gancho, las cargas sobre el edificio, los accesorios y el acceso para mantenimiento. Envíe a FLAGCRANE sus datos de carga y los planos del taller, y le recomendaremos una configuración adaptada a su aplicación real.
