La conversión de energía del carro de transferencia de baterías de la serie KPX se realiza mediante módulos de baterías de iones de litio de grado industrial (48 V CC nominales, conforme a la norma IEC 61427) y utiliza un inversor CC-CA bidireccional con modulación PWM de vector espacial para regular el motor de tracción asíncrono. Esta configuración permite una adaptación continua del par en todos los dominios de velocidad operativa (modulación de velocidad del 0 al 100%).
Métricas clave de rendimiento
Precisión de guiado: Desviación lateral de ±10 mm mediante retroalimentación absoluta del encoder (resolución de 17 bits).
Capacidad de carga útil: 10 t nominales con una pendiente constante del 3 % (perfil de carga ISO 6687).
Resistencia ambiental: Protección IP66 (IEC 60529) con un rango de operación de -25 °C a +55 °C.
Marco de cumplimiento
Integridad estructural: Certificación de soldadura EN 15085-2 CL1.
Seguridad dinámica: Requisitos para carretillas industriales ISO 3691-4.
EMC: Cumplimiento de la norma EN 61000-6-2/4 sobre inmunidad/emisiones industriales.

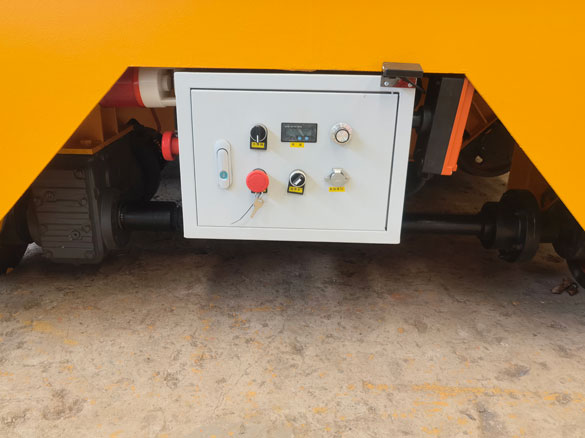

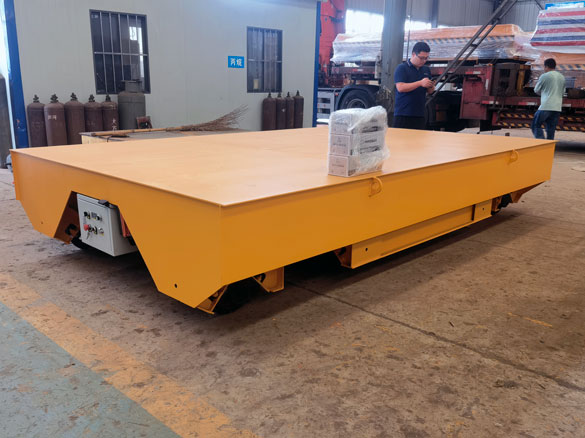

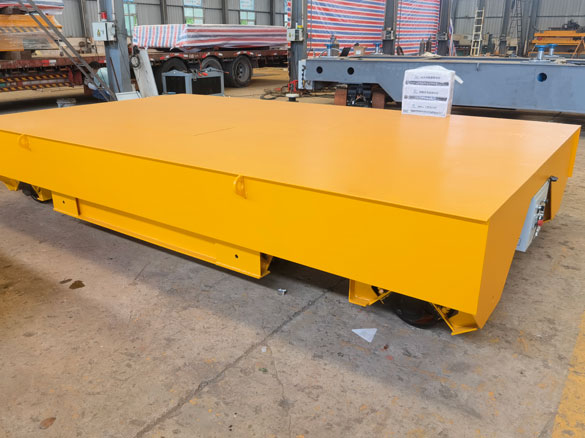

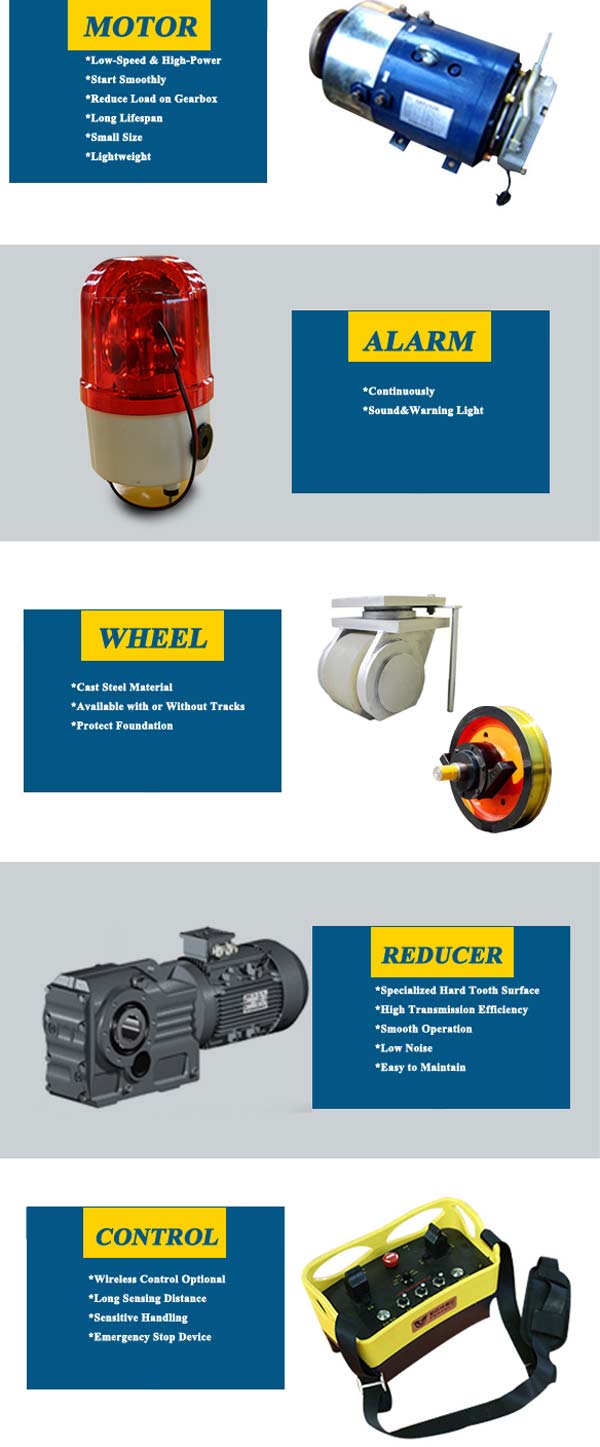

La configuración principal del carro de transferencia de batería de la serie KPX: marco, motor, reductor, ruedas, batería, cargador, caja de control, etc.
Dependiendo de su uso, disponemos de diferentes carros de transferencia para que nuestros clientes elijan. Contamos con un equipo experimentado de ingenieros de grúas. Diseñamos el sistema de carro ideal para usted y le ofrecemos una gama completa de servicios posventa para que su grúa funcione de forma rápida, estable y fiable.
Ventajas
Las ventajas de los carros de transferencia de baterías incluyen principalmente los siguientes aspectos:
Los carros de transferencia de batería son adecuados para diversas industrias y para el transporte de productos de acero como estructuras de acero, tuberías de acero, palanquillas de acero, cucharones de acero y bobinas de acero, etc.
Gran fuerza de arranque y gran capacidad de sobrecarga.
Sin requisitos estrictos para la construcción de vías férreas.
Distancia de recorrido ilimitada.
Sin cables fuera del carro de transferencia, operación segura y cómoda.
Velocidad ajustable.
Parámetro
Capacidad(t)
2
5
10
16
20
25
30
40
50
63
80
100
150
Longitud(mm)
2000
3500
3600
4000
4000
4500
4500
5000
5500
5600
6000
6500
10000
Ancho(mm)
1500
2000
2000
2000
2200
2200
2200
2400
2400
2400
2600
2800
3000
Altura(mm)
150
500
500
550
550
600
600
650
650
700
800
900
1200
Distancia entre ejes(mm)
1200
2500
2600
2800
2800
3200
3200
3800
4200
4300
4700
4900
7000
Distancia interior del carril(mm)
1200
1435
1435
1435
1435
1435
1435
1435
1435
1435
1800
2000
2000
Diámetro de la rueda(mm)
Φ270
Φ300
Φ300
Φ350
Φ350
Φ400
Φ400
Φ500
Φ500
Φ600
Φ600
Φ600 Pesado
Φ600 Pesado
Número de ruedas (piezas)
4
4
4
4
4
4
4
4
4
4
4
4
8
Distancia al suelo (mm)
50
50
50
50
50
50
50
50
50
75
75
75
75
Velocidad de carrera(m/min)
0~25
0~25
0~25
0~20
0~20
0~20
0~20
0~20
0~20
0~20
0~20
0~20
0~18
Potencia del motor(kw)
1
1.2
1.6
2
2.2
3
3.5
4
5
6.3
8
10
15
Capacidad de la batería(Ah)
180
180
180
180
180
250
250
300
330
400
400
440
600
Voltaje de la batería(V)
24
36
48
48
48
48
48
48
48
48
72
72
72
Tiempo de funcionamiento continuo a plena carga(h)
4.32
5.4
4.8
4.3
4
4
3.5
3.6
3.3
3
3.6
3.2
2.9
autonomía de crucero (km)
6.5
8.1
7.2
5.1
4.8
4.8
4.2
4.3
4
3.6
4.3
3.8
3.2
Presión máxima de la rueda con plena carga(KN)
14.4
25.8
42.6
64.5
77.7
94.5
110.4
142.8
174
221.4
278.4
343.8
265.2
Peso de referencia(t)
2.8
3.6
4.2
5.5
5.9
6.5
6.8
7.6
8
10.8
12.8
14.6
26.8
Modelos de riel recomendados
P15
P18
P18
P24
P24
P38
P38
P43
P43
P50
P50
QU100
QU100
tenga en cuenta:
La capacidad de carga, el tamaño de la plataforma y la distancia interior entre los raíles se pueden diseñar y fabricar según las necesidades del cliente.
Dispositivo de control remoto inalámbrico opcional (de marca china o internacional).
Dispositivo de parada automática y límite de velocidad opcional al entrar en contacto con personas.
Baterías libres de mantenimiento, baterías de litio, baterías a prueba de explosiones, baterías resistentes a altas temperaturas, etc., opcionales.
Motores de CC con escobillas y motores de CC sin escobillas opcionales.
Electrodomésticos nacionales e importados opcionales.
Control remoto inalámbrico y automatización: El carro de transferencia de baterías se opera mediante control remoto inalámbrico, lo que permite al conductor controlar fácilmente la carrocería del vehículo desde una distancia segura. Además, al integrar el sistema de control automatizado, se logra la conducción autónoma y el despacho inteligente de los carros de transferencia para mejorar la eficiencia del trabajo.
Flexibilidad y adaptabilidad: El carro de transferencia no está sujeto por cables ni tiene límite de distancia. Puede desplazarse libremente en diversos entornos y adaptarse a giros y modos de operación de larga distancia en la red de transporte. Es especialmente adecuado para vías complejas, como vías en forma de S y en arco, e incluso puede girar 360 grados en el sitio.
Protección del medio ambiente y ahorro de energía: El carro de transferencia de baterías está impulsado por un motor de CC, con bajas emisiones contaminantes y bajo nivel de ruido, lo que beneficia al entorno de trabajo. Al mismo tiempo, su consumo de energía relativamente bajo ayuda a reducir los costos operativos.
Seguridad: Se han considerado plenamente los factores de seguridad durante el diseño y se ha equipado con múltiples dispositivos de protección, como frenos electrónicos y alarmas anticolisión, para garantizar la seguridad del personal y el equipo durante la conducción.
Eficiente capacidad de carga: El carro de transferencia de baterías tiene una gran capacidad de carga y puede satisfacer las necesidades de transporte en diferentes ocasiones. La mesa está reforzada para adaptarse a condiciones de trabajo con carga pesada y aumentar la vida útil del equipo.
Fácil mantenimiento: La batería se almacena en una caja tipo cajón, fácil de reemplazar. El motor, los electrodomésticos y otros componentes adoptan un diseño modular, lo que facilita el mantenimiento y reduce la tasa de fallos del equipo.
Inteligente y eficiente: Con la función de carga inteligente, puede encontrar automáticamente una estación de carga cuando la batería está baja, lo que permite una carga sin supervisión y ahorra costos de mano de obra. Funciona con electricidad, tiene gran potencia y se desplaza a alta velocidad, lo que puede mejorar la eficiencia del trabajo.
Adaptación a entornos especiales: Para entornos especiales, el carro de transferencia de baterías puede elegir motores y electrodomésticos resistentes a altas temperaturas para mejorar la fiabilidad del equipo. En situaciones inflamables y explosivas, también se puede equipar con componentes a prueba de alta explosión para garantizar el rendimiento de seguridad.
Grúa a medida
Nos complace colaborar con usted para encontrar la solución ideal para su problema, sin importar su complejidad o singularidad. Nuestro equipo técnico profesional le construirá carros personalizados con todo lo necesario para elevar materiales eficazmente en sus instalaciones. Si necesita opciones personalizadas, contáctenos y trabajaremos con usted para construir un carro de transferencia que se ajuste a sus necesidades.
Capacidad de carga: __ toneladas
¿El carro es autopropulsado?: Sí o No
Dimensiones de la mesa: (Largo) _ mm * (Ancho) mm * (Alto) ___ mm
¿Uso: Sobre rieles o sobre suelo de cemento?
Longitud de recorrido: __ m
¿Cuál es la frecuencia de uso del carro? _ viajes de ida y vuelta por __
