Elegir un puente‑grúa únicamente por su capacidad nominal es un atajo costoso. Un equipo de 10 toneladas puede emplear una viga en una nave y dos en otra. La solución correcta depende de la altura útil del gancho, la carga de trabajo, las cargas sobre la estructura del edificio y el coste de mantener la producción en marcha. Esta guía compara ambas configuraciones para transformación siderúrgica, fabricación, mantenimiento e instalaciones de generación eléctrica o abastecimiento de agua.
Puente‑grúa de una viga frente a dos vigas: respuesta rápida
Diferencias entre las dos configuraciones de vigas
Una grúa de una viga dispone de una única viga principal. Su polipasto eléctrico se desplaza habitualmente por el ala inferior, reduciendo el peso del puente y las cargas sobre la vía de rodadura.
El puente‑grúa de dos vigas utiliza dos vigas. Su carro se desplaza sobre carriles situados encima o entre ellas, admitiendo carros de cabrestante, polipastos auxiliares, plataformas y componentes para clases de servicio elevadas. El peso adicional puede requerir apoyos más resistentes.
Ambos tipos necesitan un cálculo de ingeniería adaptado a la carga, el vano, las condiciones de servicio y las normativas aplicables.
Comparación rápida: puente‑grúa de una viga frente a dos vigas
| Punto de decisión | Puente‑grúa de una viga | Puente‑grúa de dos vigas |
|---|---|---|
| Estructura de vigas | Una viga; menor peso propio | Dos vigas; mayor flexibilidad de configuración |
| Sistema de elevación | Generalmente polipasto suspendido por debajo de la viga | Polipasto o carro de cabrestante abierto |
| Aplicación óptima | Cargas y servicio moderados, zonas de mantenimiento | Elevaciones pesadas, frecuentes o críticas para el proceso |
| Efecto sobre el edificio | Cargas sobre ruedas generalmente menores | Es preciso comprobar las reacciones elevadas |
| Acceso para mantenimiento | Disposición de componentes más simple | Posibilidad de integrar pasarelas y plataformas de servicio |
| Inversión inicial | Normalmente menor | Normalmente mayor |
Es importante tener en cuenta el solapamiento de casos: dos vigas pueden ser adecuadas para 5 o 10 toneladas, mientras que un modelo de una viga puede soportar cargas superiores.
Espacio libre superior, clase de servicio y coste de ciclo de vida: los tres factores determinantes
Espacio libre superior frente a altura del gancho: ¿qué diseño aprovecha mejor el espacio vertical?
El espacio libre superior es el espacio disponible por encima de la vía o de la grúa; la altura del gancho es el recorrido vertical útil por debajo de ella. La viga ligera de un puente‑grúa de una viga puede reducir la profundidad estructural, pero su polipasto suspendido sitúa el gancho por debajo de la viga. El carro superior de un puente‑grúa de dos vigas permite situar la maquinaria más arriba y ganar recorrido de elevación del gancho.
Compare los planos que muestran la cota de los carriles, altura de la grúa, posición superior del gancho, espacio libre bajo cubierta y obstáculos. Tenga en cuenta la carga, los equipos de elevación y los márgenes de seguridad.
Clase de servicio de la grúa: calcule la carga de trabajo, no solo la carga máxima
La capacidad nominal define cuánto peso puede levantar la grúa; la clase de servicio define la intensidad de utilización. La selección tiene en cuenta horas de funcionamiento, número de elevaciones por hora, carga media, frecuencia de carga completa, arranques, distancias de desplazamiento y velocidades. Las altas temperaturas, el polvo, vapores corrosivos y la exposición a la intemperie también afectan a los componentes.
Consulte las clasificaciones según la normativa especificada, no realice conversiones arbitrarias de etiquetas. El modelo europeo de una viga HD de FLAGCRANE está diseñado para clase de servicio A5; las gamas QD y QDX cubren desde A5 hasta A8. Una clase de servicio excesiva incrementa coste y peso; una clase insuficiente acelera el desgaste.
Coste de ciclo de vida: precio de compra, cargas sobre la estructura, energía y paradas no programadas
Compare los costes de instalación y funcionamiento, no únicamente el precio de la grúa:
- Viga, polipasto o carro, sistemas de control y equipos de elevación.
- Vías de rodadura, columnas, cimientos y refuerzos estructurales.
- Transporte, montaje, puesta en marcha e interrupciones de producción.
- Consumo energético, inspecciones, piezas de desgaste y repuestos.
- Accesibilidad para mantenimiento, tiempo de reparación y pérdidas de producción.
Un puente‑grúa de una viga puede reducir los trabajos estructurales y el consumo energético de desplazamiento. Para servicios exigentes, la configuración de dos vigas puede resultar más económica a largo plazo gracias a su clase de servicio adecuada, accesibilidad y vida útil. Evalúe desde el principio futuras automatizaciones o incrementos de carga; las modificaciones posteriores del puente y la vía casi nunca son de poca entidad.
Caso práctico del cliente: por qué una instalación de almacenamiento siderúrgico utilizó puentes‑grúa de una y dos vigas
Requisitos de espacio libre superior y manipulación de cargas del proyecto
Un proveedor de acero laminado en frío necesitaba equipos de elevación para zonas de almacenamiento conectadas interiores y exteriores. Los vanos largos, el espacio vertical limitado y la variedad de tareas hacían ineficiente utilizar un único tipo de grúa en todas las naves. El nivel de servicio especificado fue FEM 2M y A5.
Por qué FLAGCRANE combinó cuatro configuraciones de grúa distintas
Suministramos cuatro configuraciones:
| Grúa | Capacidad | Vano | Altura de elevación |
|---|---|---|---|
| QDXX de dos vigas con carro de cabrestante abierto | 10 t | 32,77 m | 9 m |
| HD europeo de una viga | 10 t | 32,77 m | 9 m |

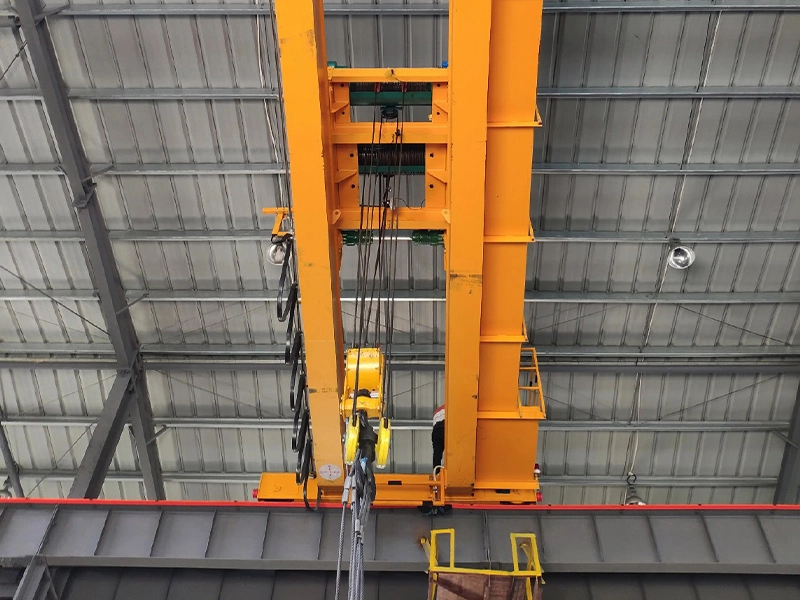

| NLH de dos vigas con carro de polipasto eléctrico | 5 t | 32,72 m | 9 m |
| HD europeo de una viga | 5 t | 32,72 m | 9 m |
El modelo QDXX de 10 toneladas empleaba variador de frecuencia para elevación y desplazamiento destinado a manipulación de bobinas. Los demás equipos usaban polipastos de estilo europeo con elevación de dos velocidades y variador de frecuencia para desplazamiento transversal. La geometría personalizada redujo la altura total del equipo.
Capacidades y dimensiones iguales no implican que deba elegirse la misma solución. El espectro de cargas, requisitos de posicionamiento, tipo de polipasto y tareas de cada nave pueden ser diferentes.
Ámbitos de aplicación óptimos para puentes‑grúa de una y dos vigas
Aplicaciones de puentes‑grúa de una viga: fabricación, mantenimiento e instalaciones de servicios públicos
Los puentes‑grúa de una viga son adecuados para mecanizado, montaje, mantenimiento de equipos y manipulación en almacenes con cargas y ciclos moderados. También sirven para el mantenimiento de turbinas, bombas o motores en centrales eléctricas e instalaciones de agua cuando las operaciones de elevación son periódicas.
Nuestro modelo europeo HD clase A5 cubre capacidades de 2 a 16 toneladas, vanos de 7,5 hasta 28,5 m y alturas de elevación de 6 hasta 18 m. Los modelos LD de puente‑grúa proporcionan elevación compacta mediante polipasto eléctrico para trabajos menos exigentes. Los límites definitivos dependen del diseño del proyecto.

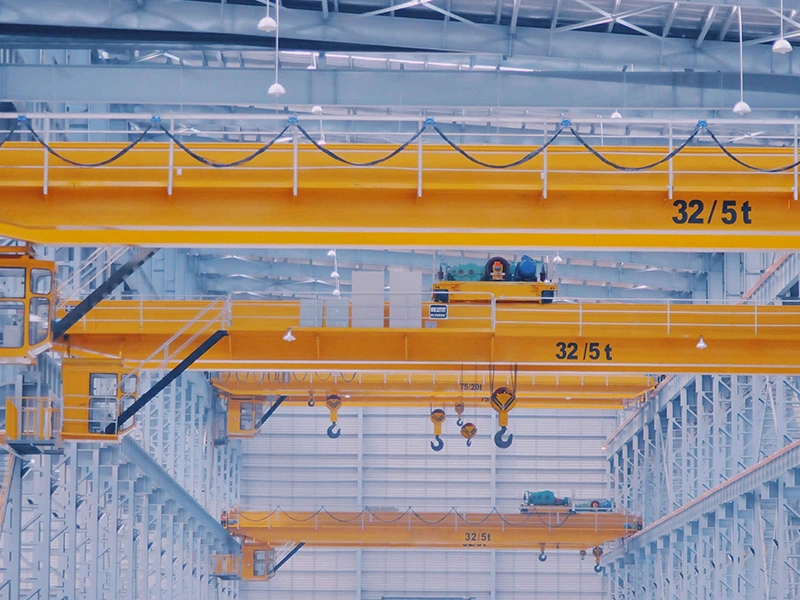

Aplicaciones de puentes‑grúa de dos vigas: acerías, producción pesada y grúas de proceso
Los sistemas de puente‑grúa de dos vigas son aptos para acerías, fundiciones, producción pesada y mantenimiento crítico de instalaciones de servicios públicos que requieren alta frecuencia de trabajo, estabilidad o equipos especiales. Entre las opciones disponibles figuran carros de cabrestante, vigas de elevación, pinzas para bobinas, electroimanes, cucharas de almeja y ganchos auxiliares.
Las grúas QD de FLAGCRANE cubren capacidades de 5 hasta 800 toneladas, vanos de 7,5 hasta 35 m, alturas de elevación de 6 hasta 30 m y clases de servicio A5‑A8. Los modelos QDX cubren 5 hasta 320 toneladas con movimiento por variador de frecuencia. La ingeniería define las especificaciones finales.
Cómo definir las especificaciones del puente‑grúa adecuado para sus instalaciones
Siete datos que debe enviar al proveedor de puentes‑grúa
Aporte estos siete datos antes de solicitar una configuración definitiva:
- Carga máxima y carga habitual, incluidos los equipos de elevación.
- Vano útil y longitud total de recorrido de la vía.
- Altura de gancho y espacio libre entre carriles y cubierta.
- Número de elevaciones por hora, turnos por día y espectro de cargas previsto.
- Emplazamiento, temperatura, polvo y exposición a agentes corrosivos.
- Capacidad de la vía, columnas y cimientos existentes.
- Requisitos de control, posicionamiento, automatización y futuras ampliaciones.
Los planos y descripciones del proceso permiten comprobar de forma conjunta las cargas sobre ruedas, distancias de aproximación a extremos, espacios para mantenimiento y requisitos eléctricos.
Cómo FLAGCRANE adapta el diseño de vigas a cada aplicación
En FLAGCRANE, diseñamos sistemas de elevación estándar y personalizados: puentes‑grúa de una viga HD y LD, puentes‑grúa de dos vigas N/LH con carros compactos y sistemas QD o QDX para servicios exigentes. También integramos sistemas de control y equipos de elevación.
Envíenos los datos de carga, vano, altura de elevación, cota de la vía y régimen de funcionamiento. Compararemos el puente, polipasto, clase de servicio y reacciones sobre la estructura del edificio antes de recomendar una configuración.
Preguntas frecuentes sobre puentes‑grúa de una viga frente a dos vigas
P: ¿Cuál es la diferencia principal entre un puente‑grúa de una viga y uno de dos vigas?
R: El puente‑grúa de una viga utiliza una única viga y normalmente un polipasto suspendido por debajo. El de dos vigas emplea dos vigas y un carro montado sobre carriles. Esto influye en el peso, posición del gancho, acceso para mantenimiento y coste.
P: ¿Cuál ofrece mejor espacio libre superior: el puente‑grúa de una o dos vigas?
R: Depende del edificio y de la posición del gancho. La configuración de una viga suele ser más ligera; el carro de la configuración de dos vigas permite situar el polipasto más arriba. Compare los planos del proyecto.
P: ¿Cómo influye la clase de servicio de la grúa en la elección entre una o dos vigas?
R: La clase de servicio refleja el espectro de cargas y la frecuencia de funcionamiento. Para servicio moderado cualquiera de los dos diseños puede ser válido, pero para producción continua o muy exigente suelen requerirse componentes de dos vigas de clase de servicio elevada.
P: ¿El puente‑grúa de una viga siempre es más económico a lo largo de su ciclo de vida?
R: No. Su coste inicial suele ser menor, pero una especificación insuficiente provoca desgaste y paradas. Hay que tener en cuenta obras en el edificio, consumo energético, inspecciones, mantenimiento y pérdidas de producción.
P: ¿Una acería o central eléctrica debe utilizar puente‑grúa de una o dos vigas?
R: Los procesos de acerías suelen requerir puentes‑grúa de dos vigas de servicio pesado. Las zonas de mantenimiento de instalaciones siderúrgicas, eléctricas o de agua pueden usar la configuración de una viga para trabajos moderados. La decisión depende de la tarea, entorno, clase de servicio y altura del gancho.
